鋁銀漿主要是以鋁粉為原材料經(jīng)過(guò)研磨等工藝，選用的助劑是以脂肪酸類為主。我們知道鋁粉的特性是這樣的，所以在做丙烯酸類型的涂料時(shí)要注意：鋁銀漿遇到酸性物質(zhì)會(huì)鈍化，表面發(fā)黑形成氧化膜，遇到堿性物質(zhì)會(huì)吸收氫氧根，變成絮狀物，失去原有的光澤，這種情況在水性鋁銀漿中經(jīng)常遇到，再一個(gè)就是樹脂的高酸價(jià)，會(huì)導(dǎo)致浮型銀漿的包覆助劑產(chǎn)生反應(yīng)，失去光澤，所以選擇一款合適的丙烯酸樹脂是很重要的。

對(duì)于搭配水性鋁銀漿應(yīng)用的水性丙烯酸樹脂，在選擇的時(shí)候要考量的是PH值，因?yàn)樯衔囊呀?jīng)提到原因，不再多說(shuō)，避免酸性和堿性過(guò)強(qiáng)，為了保持鋁銀漿的色相，樹脂盡量不偏于酸性，當(dāng)然水性樹脂也很少有偏于酸性的，大部分都是堿性的。水性鋁銀漿都是經(jīng)過(guò)二氧化硅包覆的，可以抵抗弱堿性，一般PH值在7.0-7.5之間最佳。

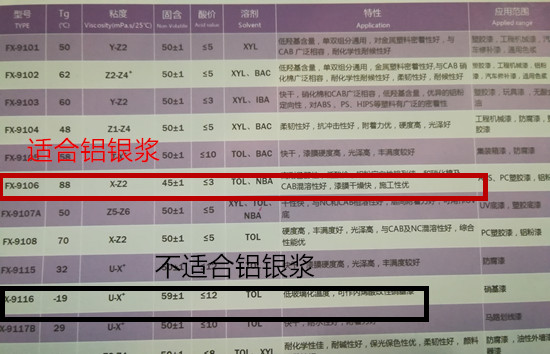

油性涂料做起來(lái)對(duì)樹脂的選擇相對(duì)容易一些，畢竟油性涂料及配套比較成熟，可選擇性較多，但是對(duì)于金屬漆來(lái)講還是不可以隨便使用的，因?yàn)橛托员┧針渲瑢?duì)鋁銀漿的影響主要是兩個(gè)方面，一個(gè)是酸價(jià)，一個(gè)是極性。我們知道樹脂的酸價(jià)越高，施工性能越好，漆膜性能越好，但是鋁銀漿是受不了的，一般鋁銀漿能承受的酸價(jià)是5.0，太高了會(huì)影響鋁銀漿的性能，樹脂的極性也是一個(gè)需要注意的重要指標(biāo)，高極性會(huì)導(dǎo)致鋁銀漿快速變黑，及使是施工后也依然無(wú)法改善，所以在選擇適用于金屬漆的樹脂是，盡量選用低極性的樹脂。

總而言之鋁銀漿屬于一種特殊的、嬌貴的金屬顏料，如果要發(fā)揮鋁銀漿的性能以及效果，要選用合適的樹脂體系與之搭配，否則很難 發(fā)揮鋁銀漿的特點(diǎn)。

相關(guān)資訊：

水性塑膠金屬漆附著力不行，原因你知道嗎？

工業(yè)金屬防腐漆，如何選擇醇酸樹脂！

常說(shuō)的鋁銀漿調(diào)漆替代電鍍，到底是什么涂料工藝？

責(zé)任編輯：銀箭原創(chuàng) 銷售顧問(wèn)小李

版權(quán)所有http://m.zzzav.cn

http://www.zqmetallic.com.cn

http://www.yj1987.cn

http://m.zzzav.cn.cn

http://www.yinjian1987.com

（章丘市金屬顏料有限公司）轉(zhuǎn)載請(qǐng)注明出處
